노트북 서멀구리스 재도포하기 MX-4

노트북 서멀구리스 재도포하기 MX-4 (1)

노트북에 GPU 냉납현상을 고치려고 하판 뚜껑을 열었는데요.
구리판 히트싱크도 열어야 했기에 서멀 구리스도 재도포 해야했습니다.
데스크탑 서멀 재도포는 쉽게 할 수 있지만 노트북은 내부기판이 복잡하기 때문에 어려운점이 있죠.

노트북 서멀구리스 재도포하기 MX-4 (2)
우선 노트북 하판 뚜껑을 열면 가장 먼저 해야할 것은 배터리를 제거해야합니다.
혹시 모를 정전기에 의한 쇼트를 예방하기 위해서 인데요.

노트북 서멀구리스 재도포하기 MX-4 (3)

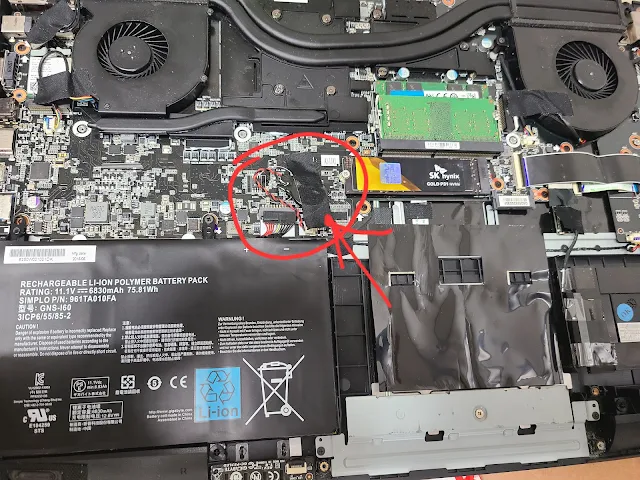

배터리 부분을 보면 이렇게 케이블이 포트에 연결 된 걸 볼 수 있습니다.
가장 먼저 이걸 분리시켜 놓아야 합니다.

노트북 서멀구리스 재도포하기 MX-4 (4)
노트북은 나사로 고정된 히트싱크를 제거해주어야 하는데요.
나사갯수가 상당히 많습니다.
쿨링 팬에도 나사가 고정되어있는데 모두 풀어야 합니다.

노트북 서멀구리스 재도포하기 MX-4 (5)
여기서 주의해야 할 점은 히트싱크를 자세히 보면 어떤 제품은 위의 캡쳐 이미지처럼 번호가 적혀있는 걸 볼 수 있습니다.
이는 히트싱크를 다시 붙일 때 나사를 조이는 순서입니다.
위의 순서에 맞게 나사를 조여야 합니다.

노트북 서멀구리스 재도포하기 MX-4 (6)
히트싱크를 들어내면 CPU, GPU칩이 보입니다.
왼쪽에 보이는 큰 칩이 그래픽카드이고요.
오른쪽에 보이는 칩이 CPU 입니다.
저는 물티슈를 이용하여 닦았습니다.
배터리를 제거 했기 때문에 물티슈로 닦아도 괜찮아요.
전류가 흐르지 않은 상태이니까 물티슈로 닦은 후 물기가 마르도록 5분 정도 놔둡니다.

노트북 서멀구리스 재도포하기 MX-4 (7)
저는 서멀페이스트를 MX-4 제품으로 골랐습니다.
국민 서멀이라고 부르는 제품이죠.
쿠팡에서 7,500원 정도로 구입했습니다.

노트북 서멀구리스 재도포하기 MX-4 (8)
CPU, GPU 은색 부분에 서멀구리스를 발라주면 되는데요.
토스트 잼 바르듯이 얇게 펴바르지 말고 물방울 모양으로 짜면 됩니다.

노트북 서멀구리스 재도포하기 MX-4 (9)
이런식으로 말이죠.
어차피 구리판으로 덮으면 압력에 의해 완전히 밀착됩니다.
GPU 부분은 사이즈가 커서 'X'자 모양으로 서멀을 발랐습니다.

노트북 서멀구리스 재도포하기 MX-4 (10)
그런 다음에 히트싱크를 끼우는데요.
아까 전에 설명한 것 처럼 히트싱크에 적힌 번호를 순서대로 나사를 조이면 됩니다.

전원을 켜고 게임을 실행시켜봤는데요.
아주 안정적으로 온도관리가 잘 됩니다.
MX-4 서멀 구리스가 좋은 제품인 건 모르겠지만 처음 구입했을 때 만큼 온도가 낮게 잘 나오더군요.
오버워치2를 실행시키면 80°C 이하로 동작합니다.
제가 이 노트북을 처음 샀을 때랑 똑같은 온도가 나옵니다.
